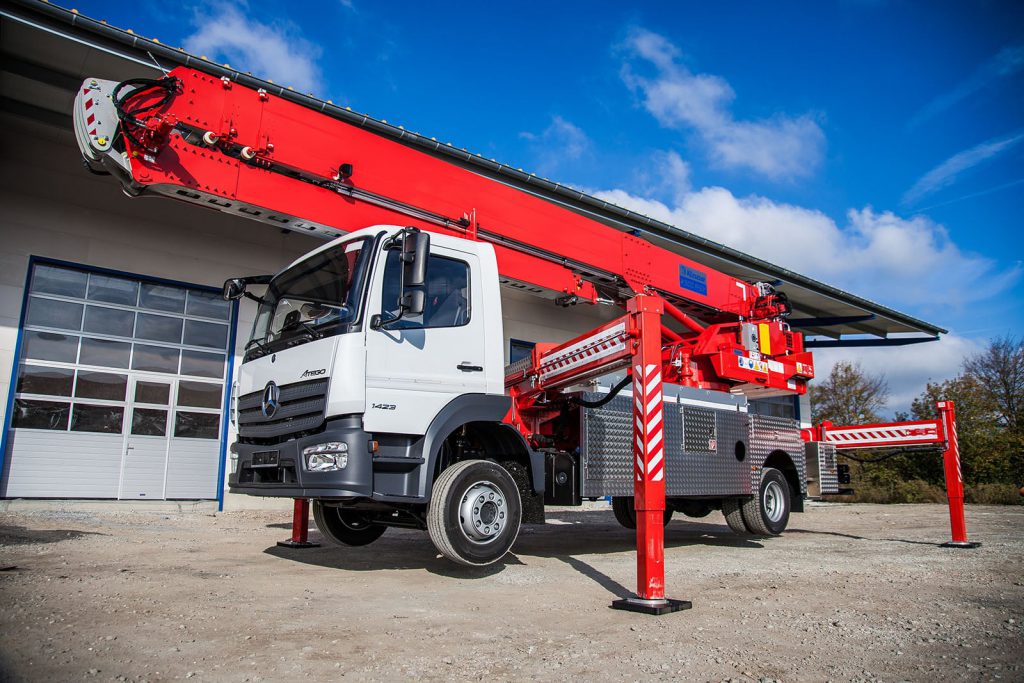

Автокран K900 RSX – це флагманська модель лінійки автомобільних кранів німецького виробника KLAAS, що спеціалізується на алюмінієвих мобільних кранах та підйомниках.
Кран K900 RSX, побудований на 13,5-тонній вантажівці, вражає своєю робочою висотою у 38 метрів та величезною міцністю.

Кран K900 RSX має 2-х секційний телескопічний гідравлічний гусьок. Також автокран може бути обладнаний додатковим навісним обладнанням: платформа для підйому людей, захватні пристрої (для черепиці, цегли, палет, сонячних батарей), крюки, траверси тощо.

Завдяки радіоуправлінню з вбудованою функцією пам’яті, кран K900 RSX здатний автоматично переміщати вантаж між двома цільовими точками у безпечному режимі утримання на ходу.


Обладнання





Телескопічна лебідка

  • Швидке розкручування під навантаженням, завдяки запатентованій канатної технології Klaas
  • Інтегроване електронне вимірювання записує поточну довжину подовження стріли та розраховує максимально можливе корисне навантаження
  • Легка вага канатів збільшує дальність дії та вантажопідйомність
  • Низькі експлуатаційні витрати і легка доступність канатної системи





Система енергопостачання

  • Всіх рухомі електропроводи та гідравлічні приводи захищені як всередині так і на стрілі
  • На стрілі немає шлангів або кабельних барабанів
  • Гідравлічні шланги виготовлені з оцинкованої сталі, тому немає необхідності їх міняти





Подвійні циліндри для підйому

  • Низьке скручування стріли при підйомі завдяки двом підйомним циліндрам
  • Подвійна безпека завдяки двом циліндрам
  • Краще поглинання бічних сил, що робить стрілу більш стійкою та нерухомою





Концепція привода

  • Окремий потужний дизельний двигун для роботи крана
  • Низькі витрати палива, що означає величезну економію витрат і зниження впливу на навколишнє середовище
  • Двигун вантажівки не навантажений роботою крана
  • Електронний моніторинг бака крана та відображення стану на пульті дистанційного керування





Шарнірне з’єднання стріли

  • Більш високі навантаження, для підйому на вбудованих подовжувачах, завдяки новій конструкції складного важеля з’єднання стріли
  • Контроль тиску у циліндрах складаної стріли гарантує оптимальний підйом вантажу в будь-якому кутовому положенні
  • Здвоєні підйомні циліндри для ще більшої безпеки та захисту від бічних сил





Автоматичне вирівнювання

  • Кран швидко і легко налаштовується за допомогою радіоуправління
  • Плавне бічне подовження кожного аутригера
  • Автоматична стабілізація аутригерів навіть на нерівній поверхні
  • Моніторинг постійного тиску реагує на зміну зовнішніх умов





Повний оберт

  • Верхня конструкція стріли може обертатися на 360°





Система стріли

  • Надзвичайно міцний і стійкий до атмосферних впливів алюмінієвий спеціальний сплав з легкою власною вагою
  • Відсутність втрати міцності у зварному шві завдяки інноваційному процесу зварювання тертям з перемішуванням, з’єднання такі ж міцні, як і твердий матеріал
  • Типова схема отворів стріли по Klaas забезпечує меншу поверхню для впливу вітру, а також малу власну вага та високу жорсткість на згинання





V-Аутригери

  • Повністю гідравлічна система аутригерів в поєднанні з системою контролю опор ASC дозволяє безступінчато змінювати ширину опори, в тому числі і в напрямку схилів
  • Немає фіксованих збільшень, що обмежують оператора
  • L-образна опора забезпечує максимальний захист від перекидання
  • Можлива опора без підставок завдяки довгим вертикальним циліндрам




Система управління краном

  • Сучасний пульт управління SPS для повністю безпечної роботи крана
  • Блок управління CAN BUS для особливо чутливої та точної роботи
  • Плавний пуск / зупинка для роботи з низьким рівнем вібрації
  • Радіоуправління з ЖК-дисплеєм (також може працювати з кабелем, наприклад, на разі перешкод в радіомережі)





Алюмінієвий корпус з відсіками

  • Просторі відсіки, що замикаються, для зберігання речей
  • Безпечне зберігання інструментів та аксесуарів
  • Великий простір для зберігання на крані
  • Конструкція з алюмінієвих панелей надає крану якісний і естетичний вигляд



Пульт дистанційного керування XL Radio

  • Функція пам’яті фіксує дві цільові точки (наприклад, коли матеріал знаходиться на землі і точку розвантаження на даху), між якими кран переміщується у безпечному режимі утримання
  • Переміщення вантажів з високою точністю, навіть до важкодоступних місць
  • Другий дисплей забезпечує відображення усіх основних параметрів крана, таких як нахил і кут повороту, макс. вантажопідйомність, швидкість каната
  • Живлення від стандартних батарей або кабелю




Гідравлічний, телескопічний гусьок

  • Гідравлічне висування першого та другого елементів гуська
  • Одночасне висунення обох секцій забезпечує оптимальний розподіл навантаження
  • Використання складаного гуська навіть в обмеженому просторі завдяки повній керованості та «розтягуванні у повітрі»
  • Гідравлічне телескопування на стадії навантаження




Режим особистої безпеки BG

  • Кран відповідає режиму особистої безпеки відповідно до рекомендацій BG
  • Для роботи на великих висотах без стаціонарних кріплень, таких як будівельні ліси
  • Закріплення людей крановою стрілою дозволяє вільно працювати на відкритих місцях

Додаткове обладнання



Гібридний двигун

  • Оснащений електродвигуном (400 В) і окремим дизельним двигуном або допоміжним приводом PTO
  • Електродвигун для безшумної і економічної роботи без вихлопних газів
  • Використання окремого дизельного двигуна або PTO на будівельних майданчиках без доступу до електромережі





Система кріплення аксесуарів

  • Аксесуари надійно зберігаються і знаходяться в межах досяжності
  • Немає необхідності в громіздкій прив’язці
  • Індивідуально підібрані кріплення забезпечують безпеку на дорозі
  • Кран оснащений монтажними кронштейнами





Робоча платформа

  • Кран можна перетворити в повноцінну робочу платформу менш ніж за 5 хвилин.
  • Розетка 230 В забезпечує живлення електричних інструментів на робочій платформі.
  • Робоча платформа може повертатися вліво і вправо на 45° у будь-яку сторону.



Монтажний гак / для склопідйомника

  • Кожен мобільний кран Klaas може бути оснащений функцією монтажного гака
  • Монтажний гак забезпечує точне транспортування матеріалу
  • Область застосування: наприклад, кріплення вакуумного підйомника для скла

Технічні характеристики

Вантажопідйомність (станд./опція) 3 / 5 т
Висота гака 38,4 м
Загальна вага ≥ 16 т
Довжина стріли 39,44 м
Ширина аутригерів (мін.) 2,96 м
Ширина аутригерів (макс.) 5,48 м
Лебідка 3 000 кг
Стріла (3 000 кг – 1 500 кг) 5,50 – 12,05 м
Гусьок 3 секції (350 кг) 13,78 м


Робочий діапазон

Вантажопідйомність Довжина Висота
3 000 кг 7,50 м 25,80 м
2 000 кг 15,00 м 21,00 м
1 000 кг 25,00 м 15,50 м
350 кг 33,00 м 9,00 м

Опція 5-тонний
5 000 кг 6,50 м 8,20 м
4 000 кг 7,50 м 5,20 м


Діаграми навантаження

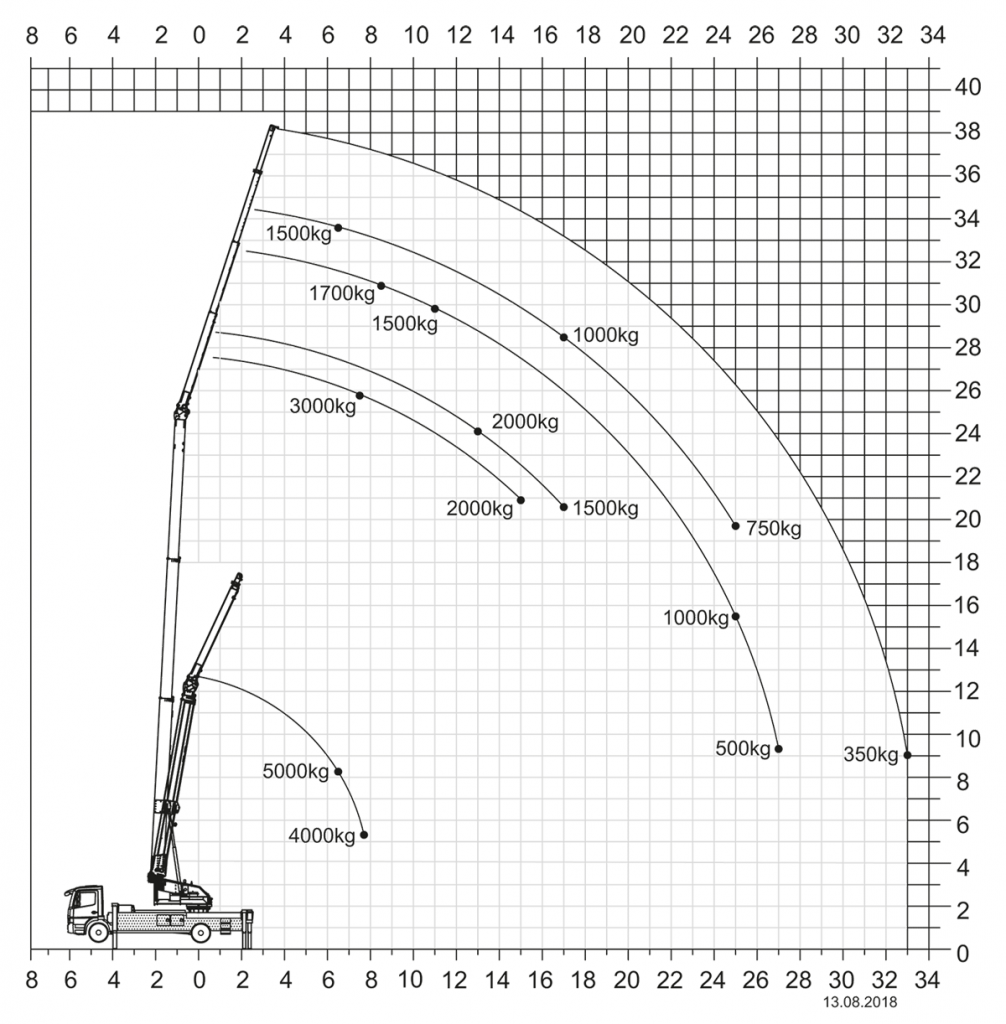

Робота крана (значення в залежності від вантажівки)

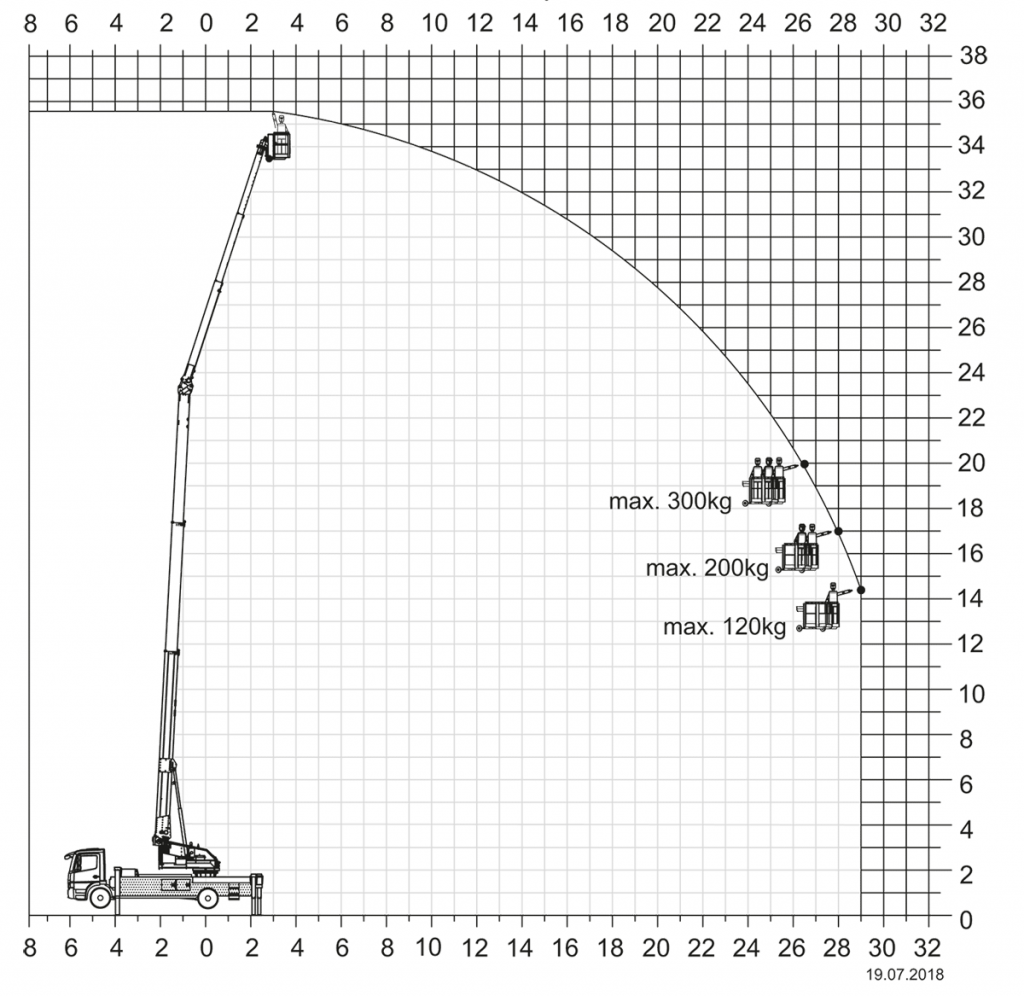

Робота платформи (HA 3/300, значення в залежності від вантажівки)
