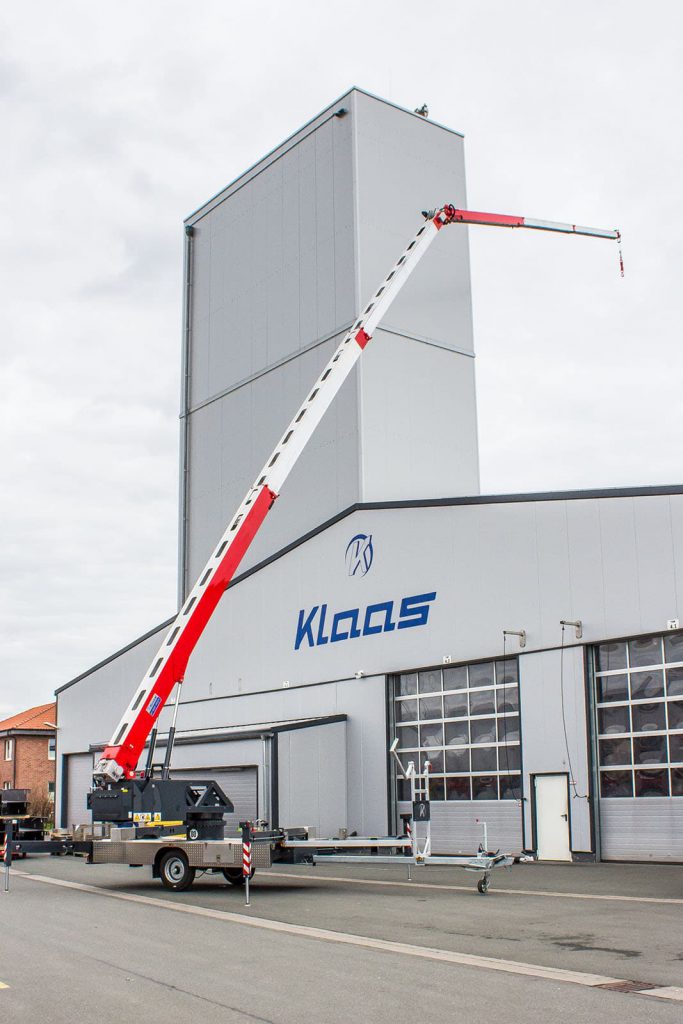

Причіпний міні кран K400 RSX, KLAAS (Німеччина) завдяки величезній вантажопідйомності 1600 кг (стандартна комплектація) / 3000 кг (опція), є найпотужнішим причіпним краном Klaas з висотою гака більше 34 м.

Оснащений двійною гідравлічною телескопічною стрілою, кран K400 RSX побудован для повсякденної роботи у міському секторі, на вузьких будівельних майданчиках і в режимі робочої платформи. Перші два сектора гуська стріли можуть бути розширені за допомогою дистанційного керування, навіть в режимі навантаження. Це означає, що причіпний кран кран K400 RSX можна встановлювати навіть там, де мало місця, що відкриває нові області застосування як для роботи з платформою так і без неї.

Нова система V2-аутригерів дає ідеальну підтримки, таку яка притаманна тільки для великих автокранів. Це забезпечує надійну і безпечну фіксацію крана навіть при високих навантаженнях. Великий підйом виносних опор забезпечує найкращу стабілізацію навіть на нерівній поверхні і високі експлуатаційні характеристики.


Обладнання





Телескопічна лебідка

  • Швидке висування під навантаженням, завдяки запатентованій канатної технології Klaas
  • Інтегроване електронне вимірювання записує поточну довжину подовження стріли та розраховує максимально можливе корисне навантаження
  • Низька вага канатів збільшує дальність дії та вантажопідйомність
  • Низькі експлуатаційні витрати і легка доступність канатної системи





Енергетична система

  • Всіх рухомі електропроводи та гідравлічні приводи захищені як всередині так і на стрілі
  • На стрілі немає шлангів або кабельних барабанів
  • Необслуговувані гідравлічні трубопроводи з оцинкованого стали, використовані в основі, тому немає необхідності міняти гідравлічні шланги





Подвійні циліндри для підйому

  • Низьке скручування стріли при підйомі завдяки двом підйомним циліндрам
  • Подвійна безпека завдяки двом циліндрам
  • Краще поглинання бічних сил, що робить стрілу більш стійкою та нерухомою





Концепція привода

  • Окремий потужний дизельний двигун для роботи крана
  • Низькі витрати палива, що означає величезну економію витрат і зниження впливу на навколишнє середовище
  • Двигун вантажівки не навантажений роботою крана
  • Електронний моніторинг бака крана та відображення стану на пульті дистанційного керування





Шарнірне з’єднання стріли

  • Більш високі навантаження, для підйому на вбудованих подовжувачах, завдяки новій конструкції складного важеля з’єднання стріли
  • Контроль тиску у циліндрах складаної стріли гарантує оптимальний підйом вантажу в будь-якому кутовому положенні
  • Здвоєні підйомні циліндри для ще більшої безпеки та захисту від бічних сил





Автоматичне вирівнювання

  • Кран швидко і легко налаштовується за допомогою радіоуправління
  • Плавне бічне подовження кожної окремої опори
  • Автоматичне вирівнювання опорних циліндрів для оптимальної установки навіть на нерівних поверхнях
  • Моніторинг постійного тиску реагує на зміну зовнішніх умов





Нескінченно обертається

  • Верхня конструкція стріли може обертатися на 360°





Система стріли

  • Надзвичайно міцний і стійкий до атмосферних впливів алюмінієвий спеціальний сплав з низькою власною вагою
  • Відсутність втрати міцності у зварному шві завдяки інноваційному процесу зварювання тертям з перемішуванням, з’єднання такі ж міцні, як і твердий матеріал
  • Типова схема отворів стріли по Klaas забезпечує меншу поверхню для впливу вітру, а також малу власну вага та високу жорсткість на згинання

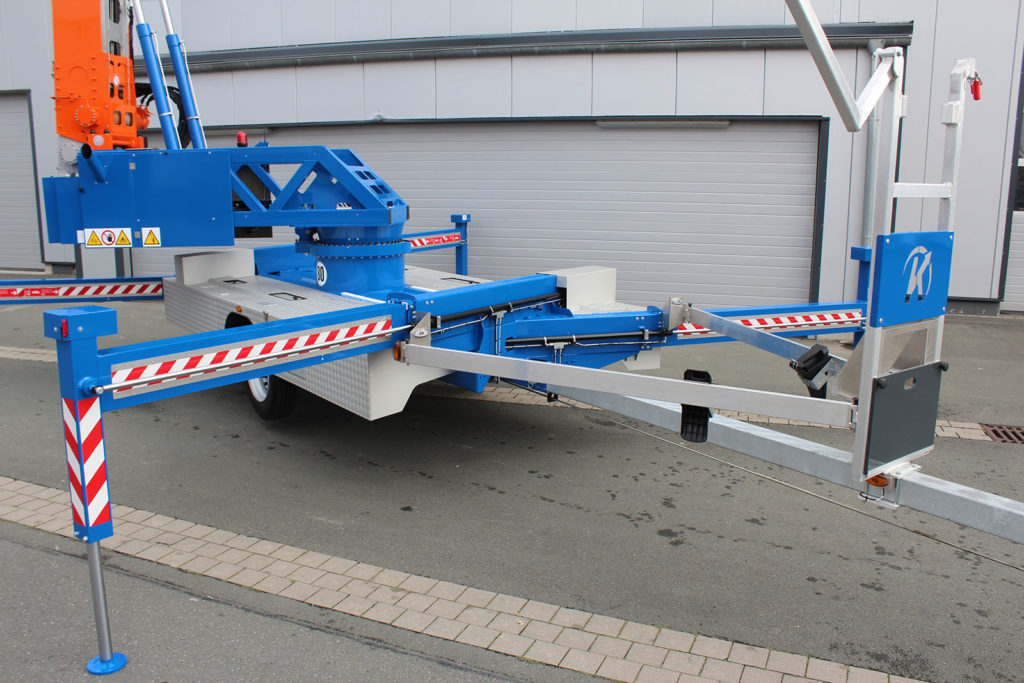

V2-Аутригери

  • Оптимальна стабільність завдяки V2-опорам
  • Відмінне використання доступного простору
  • Різні варіанти установки відповідно до місцевих умов




Система управління краном

  • Сучасний пульт управління SPS для повністю безпечної роботи крана
  • Блок управління CAN BUS для особливо чутливої та точної роботи
  • Плавний пуск / зупинка для роботи з низьким рівнем вібрації
  • Радіоуправління з ЖК-дисплеєм (також може працювати з кабелем, наприклад, на разі перешкод в радіомережі)





Алюмінієвий корпус з відсіками

  • Просторі відсіки, що замикаються, для зберігання речей
  • Безпечне зберігання інструментів та аксесуарів
  • Великий простір для зберігання на крані
  • Конструкція з алюмінієвих панелей надає крану якісний і естетичний вигляд




Пульт дистанційного керування Radio

  • Функція пам’яті фіксує дві цільові точки (наприклад, коли матеріал знаходиться на землі і точку розвантаження на даху), між якими кран переміщується у безпечному режимі утримання
  • Переміщення вантажів з високою точністю
  • Всі ключові робочі параметри крана відображаються на екрані
  • Живлення від стандартних батарей або кабелю

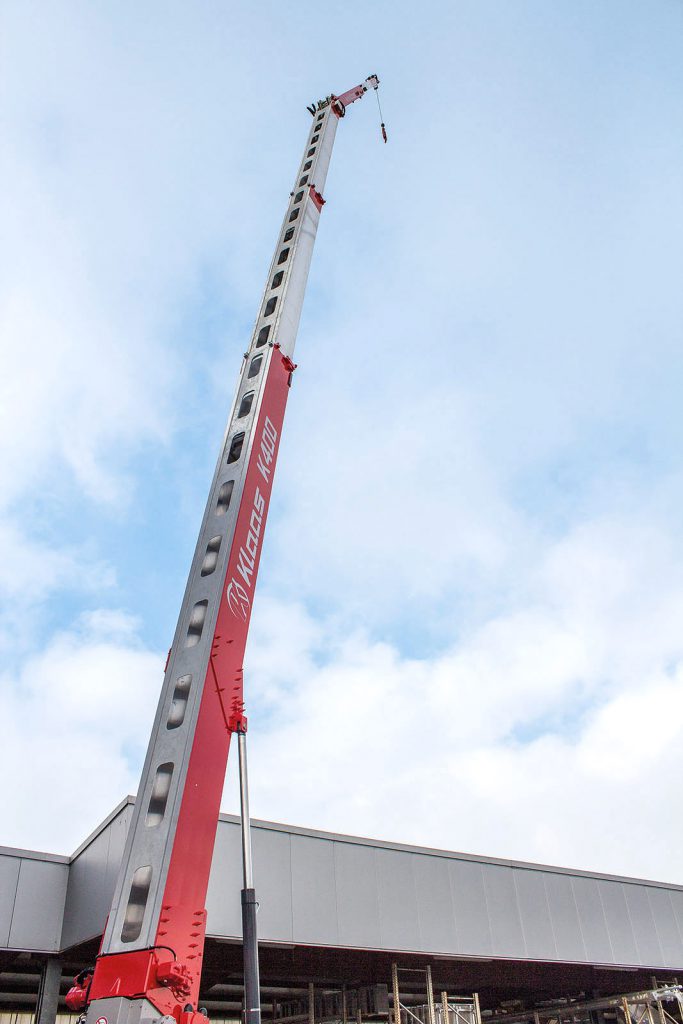

Гідравлічна, телескопічна стріла

  • Гідравлічне висування першого і другого елементів стріли
  • Одночасне висунення обох секцій забезпечує оптимальний розподіл навантаження
  • Використання складаного гуська навіть в обмеженому просторі завдяки повній керованості та «розтягуванні у повітрі»
  • Гідравлічне телескопування на стадії навантаження




Висувний зчіпний пристрій

  • Скорочення загальної довжини з 9,25 м до 7,00 м дозволяє працювати крану навіть в обмеженому просторі




Самохідний механізм

  • Гідравлічний механізм з автоматичним приводом, який керується стандартним пультом дистанційного управління
  • Легке маневрування в обмеженому просторі




Режим особистої безпеки BG

  • Кран відповідає режиму особистої безпеки відповідно до рекомендацій BG
  • Для роботи на великих висотах без стаціонарних кріплень, таких як будівельні ліси
  • Закріплення людей крановою стрілою дозволяє вільно працювати на відкритих місцях

Додаткове обладнання




Гібридний двигун

  • Можливий варіант приводу від дизельного двигуна або від екологічно чистого електродвигуна
  • Електродвигун для перевезення по дорозі можна зняти без інструментів





Система кріплення аксесуарів

  • Аксесуари надійно зберігаються і знаходяться в межах досяжності
  • Немає необхідності в громіздкій прив’язці
  • Індивідуально підібрані кріплення забезпечують безпеку на дорозі
  • Кран оснащений монтажними кронштейнами





Робоча платформа

  • Кран можна перетворити в повноцінну робочу платформу менш ніж за 5 хвилин.
  • Розетка 230 В забезпечує живлення електричних інструментів на робочій платформі.
  • Робоча платформа може повертатися вліво і вправо на 45° у будь-яку сторону.



Монтажний гак / для склопідйомника

  • Кожен мобільний кран Klaas може бути оснащений функцією монтажного гака
  • Монтажний гак забезпечує точну транспортування матеріалу
  • Область застосування: наприклад, кріплення вакуумного підйомника для скла

Технічні характеристики

Навантаження (станд./опція.) 1,6 / 3 т
Висота гака 34,3 м
Загальна вага ≥ 3,5 т
Довжина стріли 35,50 м
Ширина аутригерів (мін.) 3,50 м
Ширина аутригерів (мін. НА) 3,90 м
Ширина аутригерів (макс.) 5,64 м
Лебідка 1 600 кг
Стріла (1 600 кг – 350 кг) 5,01 – 11,81 м
Гусьок 3 секції (250 кг) 13,90 м
Габарити (метри) 9,43 x 2,35 x 2,61
Буксировочна здатність 3,5 т


Робочий діапазон

Вантажопідйомність Довжина Висота
1 600 кг 5,00 м 21,50 м
1 000 кг 9,00 м 23,50 м
500 кг 16,50 м 23,50 м
250 кг 24,00 м 22,00 м
Опція 3-тонний
3 000 кг 3,20 м 9,00 м
2 000 кг 5,50 м 6,00 м

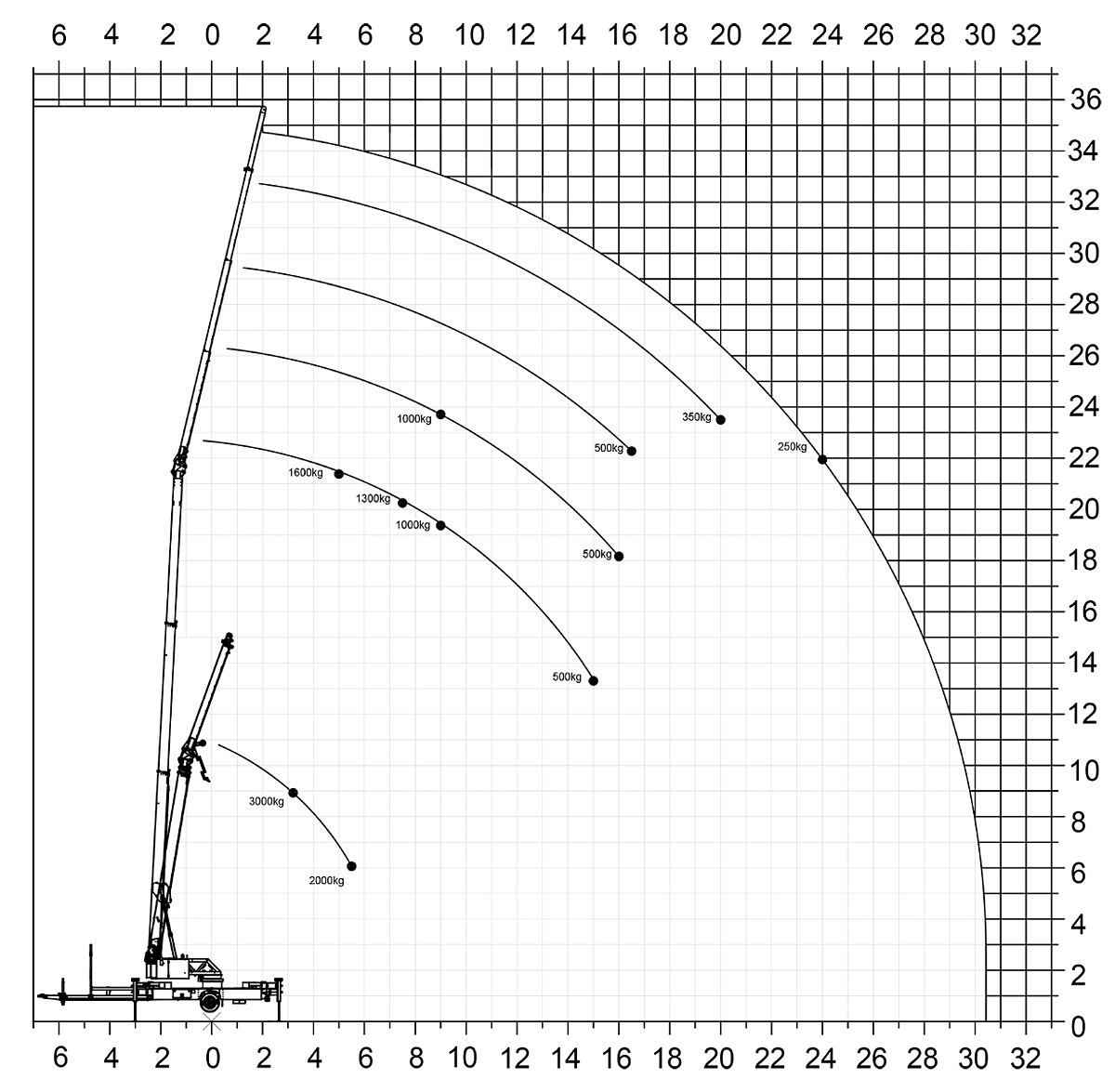

Діаграми навантаження

Робота крана
