Автопідйомник Theo20 – нова модель у лінійці Klaas. Підйомник Theo20 з робочою платформою ідеальний за якістю, простотою використання та функціональністю.
Це більш бюджетний варіант автопідйомниказ робочою висотою 20 метрів. Проте, при завантаженні кошика в 100 кг, ця платформа досягає величезного діапазону 14,5 м.

Робоча платформа переконує своєю високою стабільністю і має інтелектуальне управління з функцією пам’яті.
Платформа має вхід/вихід як спереду так і ззаду.


Обладнання






Телескопічна лебідка

  • Швидке висування під навантаженням, завдяки запатентованій канатної технології Klaas
  • Інтегроване електронне вимірювання записує поточну довжину подовження стріли та розраховує максимально можливе корисне навантаження
  • Низька вага канатів збільшує дальність дії та вантажопідйомність
  • Низькі експлуатаційні витрати і легка доступність канатної системи





Енергетична система

  • Всіх рухомі електропроводи та гідравлічні приводи захищені як всередині так і на стрілі
  • На стрілі немає шлангів або кабельних барабанів
  • Необслуговувані гідравлічні трубопроводи з оцинкованого стали, використовані в основі, тому немає необхідності міняти гідравлічні шланги





Робоча платформа

  • Вхід та вихід крізь самозакривну дверь
  • Безступінчасте обертання робочої платформи на 90° у кожну сторону за допомогою джойстика
  • Розетка 230 В для електро інструментів
  • Стандартні кріплення для PSA (комплекту персональної безпеки)





Система стріли

  • Надзвичайно міцний і стійкий до атмосферних впливів алюмінієвий спеціальний сплав з низькою власною вагою
  • Відсутність втрати міцності у зварному шві завдяки інноваційному процесу зварювання тертям з перемішуванням, з’єднання такі ж міцні, як і твердий матеріал
  • Стріла нескінченно обертається на 360°





V-Аутригери

  • Повністю гідравлічна система аутригерів в поєднанні з системою контролю ASC дозволяє неперервно змінювати ширину опори, в тому числі і в напрямку схилів
  • Немає фіксованих збільшень, що обмежують оператора
  • Оптимальний захист користувача завдяки постійному контролю стабільності
  • Вбудовані гідравлічні лінії до балок аутригера, захист від падаючих предметів.





Автоматичне вирівнювання

  • Швидкий та легкий монтаж і демонтаж за допомогою пульта управління
  • Плавне бічне подовження кожної окремої опори
  • Самовирівнювальне встановлення аутригерів навіть на нерівній поверхні
  • Моніторинг постійного тиску реагує на зміну зовнішніх умов




Система управління платформою

  • Ультрасучасна система управління безпекою (PLC) для управління платформою відповідно до DIN EN 280
  • Блок управління CAN BUS для особливо чутливої та точної роботи
  • Плавний пуск / зупинка для роботи з низьким рівнем вібрації
  • Як опція, управління всіма функціями платформи за допомогою другого кабельного пульту дистанційного керування знизу
  • Вільно обрана настройка кута повороту
  • Вільно обраний діапазон та попередня настройка висоти




Концепція приводу

  • Платформа, керована потужним двигуном вантажівки з допоміжним приводом (PTO)
  • Сучасний контролер та електричні компоненти забезпечують роботу в режимі очікування до чотирьох годин
  • Електронний моніторинг паливного бака на пульті управління





Полий алюмінієвий корпус

  • Повністю закритий корпус, облицьований анодованим гладким листовим алюмінієм
  • Високоякісний зовнішній вигляд та більш легкий догляд за підйомником
  • Двері та отвори забезпечують доступ до різних компонентів





Пульт управління платформою

  • Високоякісний пульт управління платформою з точки зору ергономіки та відчуття, оптимально адаптована до потреб оператора
  • Простота в експлуатації завдяки прямому вибору важливих функцій і чіткого відображення
  • Надзвичайно чутливі джойстики для точного управління платформою
  • Інформативний, великий кольоровий дисплей, чітко відображає всі основні робочі параметри платформи
  • Вбудований пластиковий захисний корпус





Нескінченно обертається

  • Верхня конструкція стріли з платформою може обертатися на 360°

Додаткове обладнання





Пульт дистанційного керування знизу

  • Як опція, управління всіма функціями платформи за допомогою другого кабельного пульту дистанційного керування знизу

Технічні характеристики

Робоча висота 20,0 м
Дальність позаду (250 кг) 14,5 м
Дальність позаду (100 кг) 14,5 м
Діапазон у бік (100 кг) 14,5 м
Вантажопідйомність платформи 250 кг
Загальна вага 3,5 т
Діапазон повороту нескінченно обертається
Кут повороту робочої платформи 180°
Розміри платформи 1,40 x 0,70 м
Ширина аутригера (мін.) 2,24 м
Ширина аутригера (макс., попереду) 4,26 м
Ширина аутригера (макс., позаду) 4,25 м


Діаграми навантаження

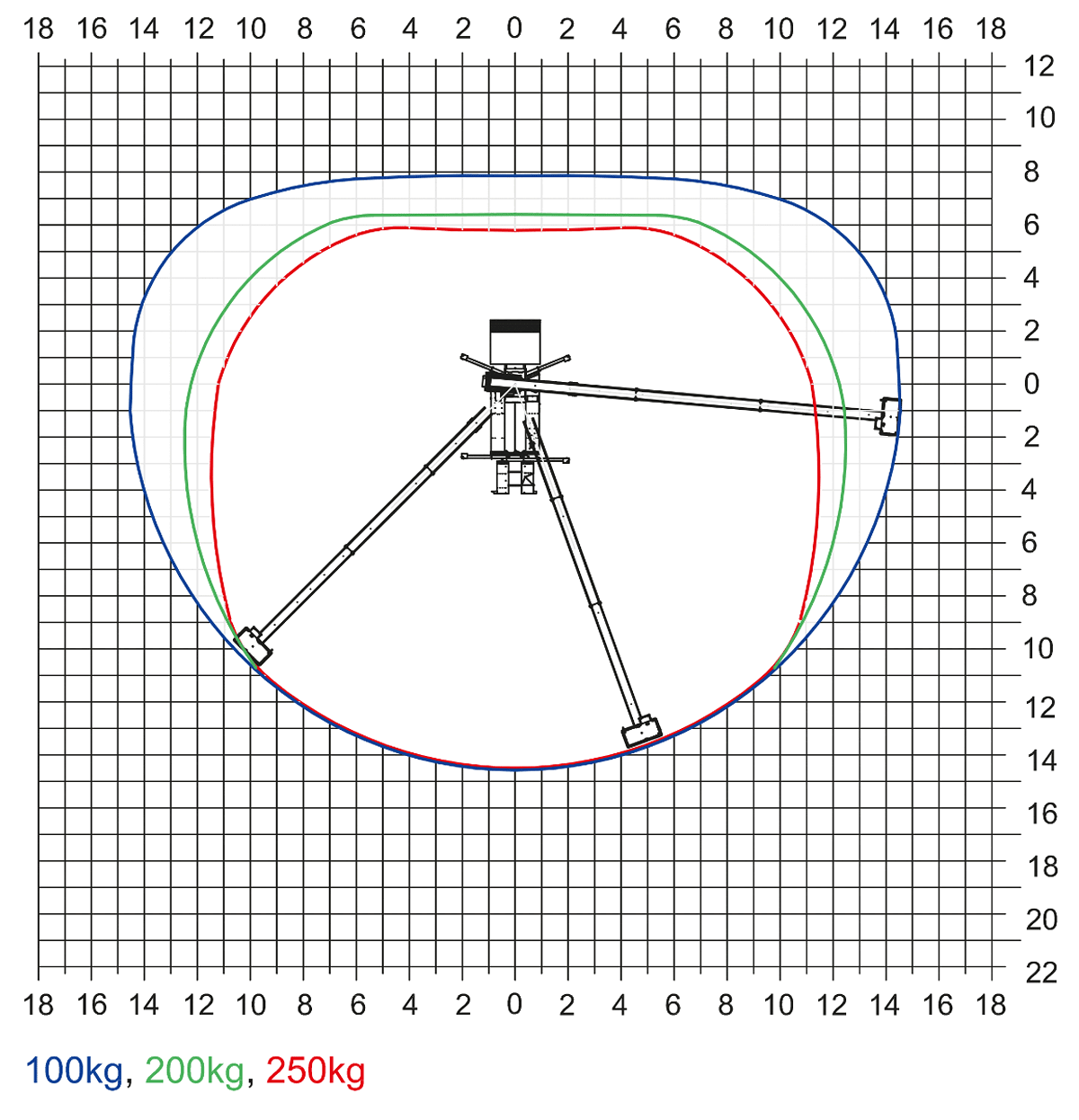

Схема роботи

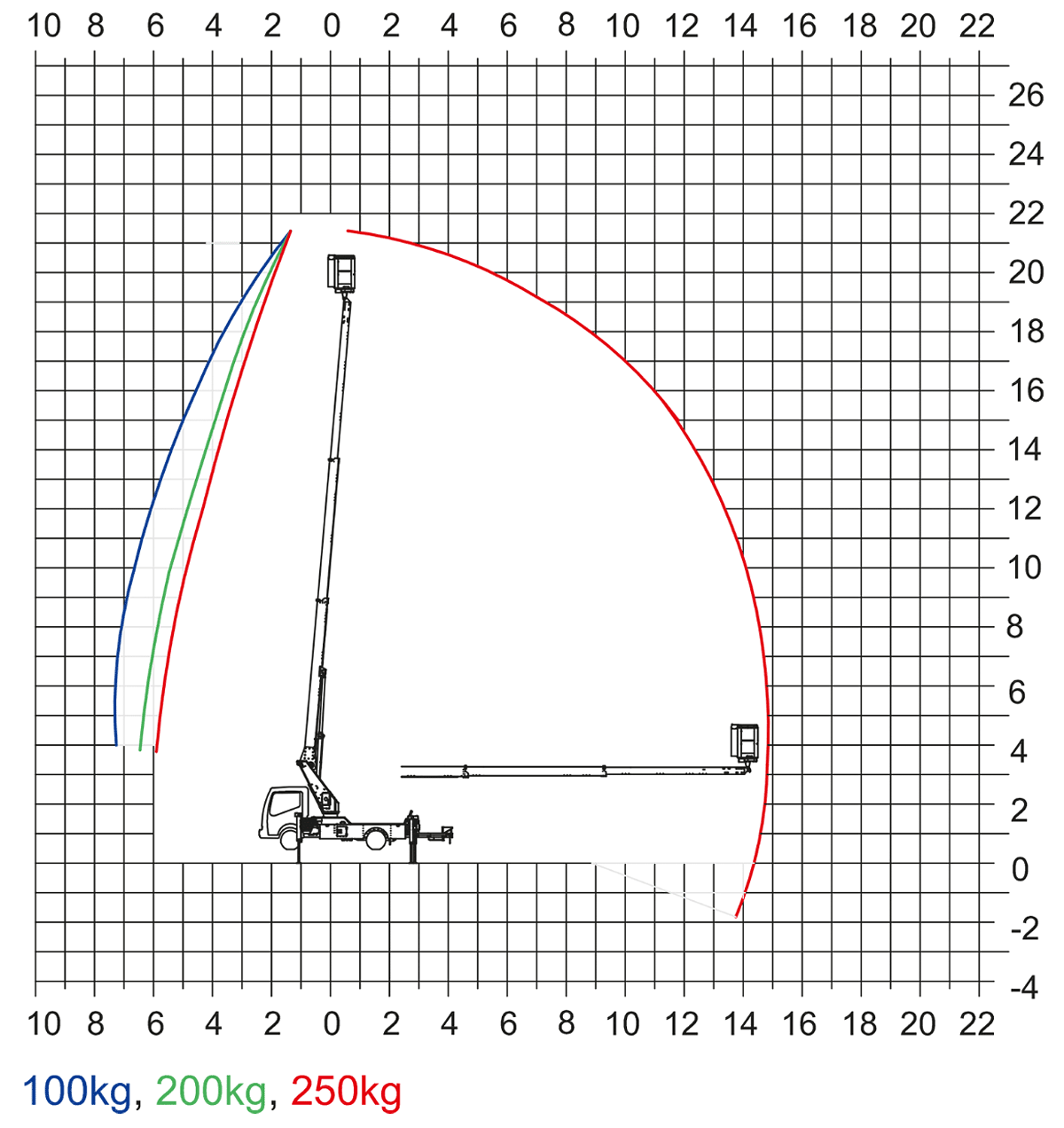

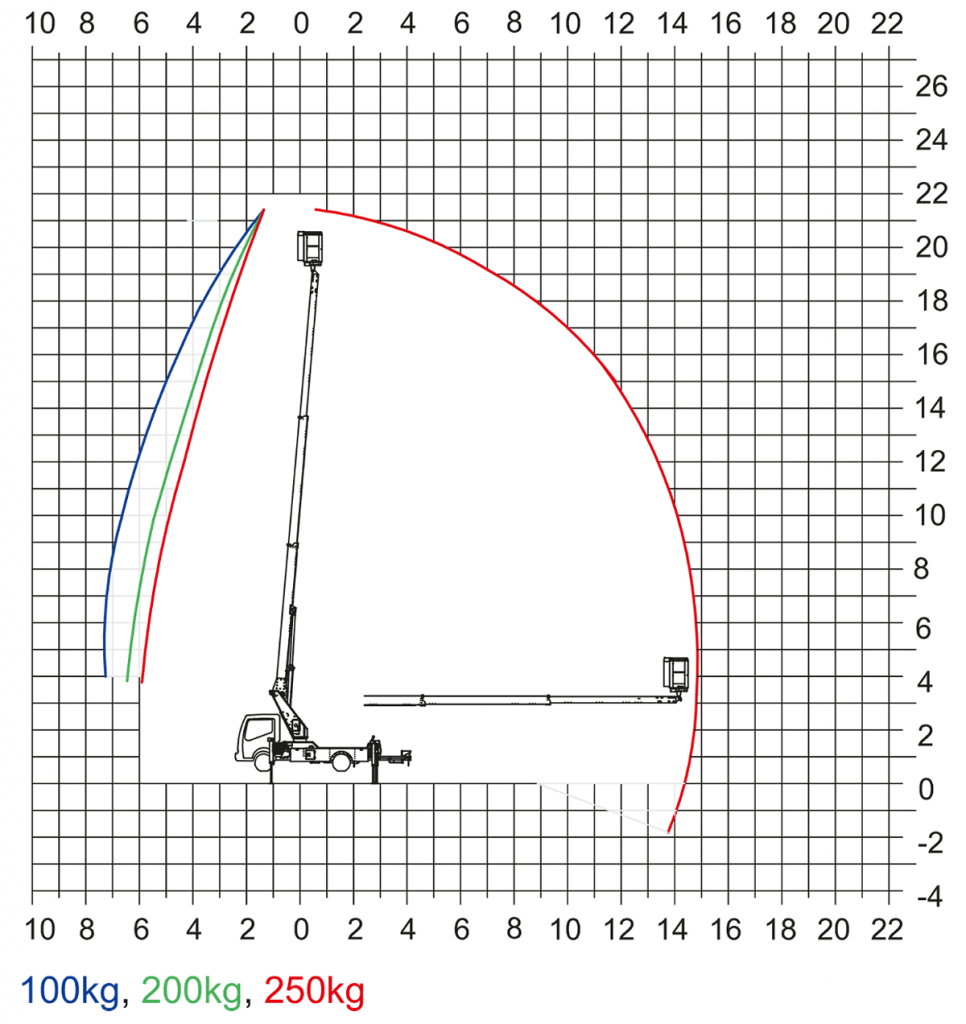

Схема у фронтальній площині

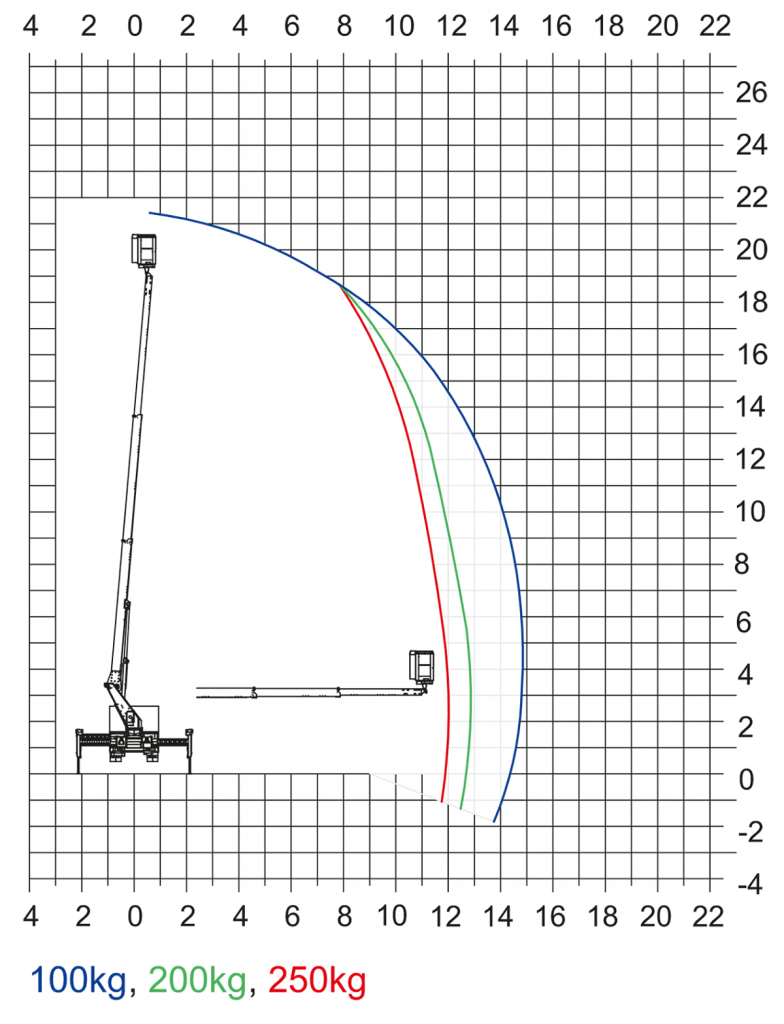

Схема у бічній площині
