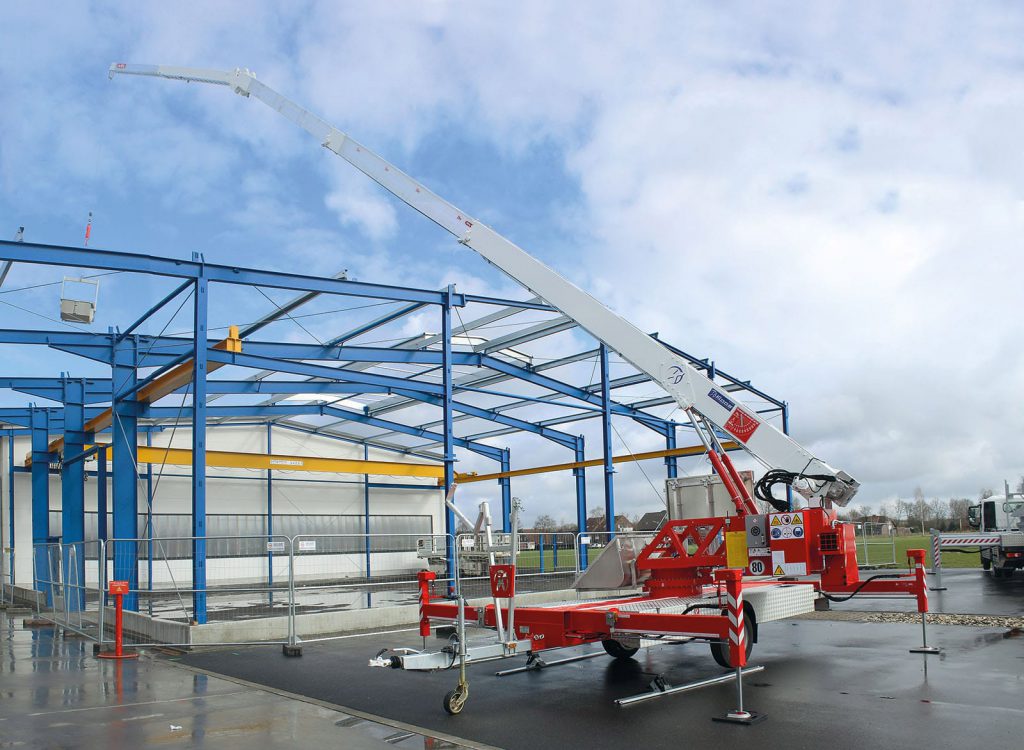

Причіпний міні кран K21-30 TSR, KLAAS (Німеччина) з максимальною висотою підйому вантажу до 29,8 м та максимальною вантажопідйомністю під гаком до 1500 кг. Незважаючи на невелику вагу в 3,5 тонни, кран K21-30 TSR є ефективним універсалом.

Надзвичайно міцний шарнір стріли дозволяє піднімати вантажі вагою до 1500 кг. Міні кран K21-30 TSR може піднімати вагу до 250 кг в бічному напрямку на відстані 20 метрів.

Завдяки одноосій концепції, причіп має високі показники високій маневреності, оптимальний розподіл ваги і більш великий кліренс.
За допомогою механізму з автоматичним приводом кран K21-30 TSR може легко маневрувати на будівельному майданчику.

Завдяки висувному зачіпному механізму його загальна довжина може бути зменшена до 7 м, а це означає, що кран можна легко встановити в вузьких міських районах.


Обладнання





Телескопічна лебідка

  • Швидке висування під навантаженням, завдяки запатентованій канатної технології Klaas
  • Інтегроване електронне вимірювання записує поточну довжину подовження стріли та розраховує максимально можливе корисне навантаження
  • Низька вага канатів збільшує дальність дії та вантажопідйомність
  • Низькі експлуатаційні витрати і легка доступність канатної системи





Енергетична система

  • Всіх рухомі електропроводи та гідравлічні приводи захищені як всередині так і на стрілі
  • На стрілі немає шлангів або кабельних барабанів
  • Необслуговувані гідравлічні трубопроводи з оцинкованого стали, використовані в основі, тому немає необхідності міняти гідравлічні шланги





Подвійні циліндри для підйому

  • Низьке скручування стріли при підйомі завдяки двом підйомним циліндрам
  • Подвійна безпека завдяки двом циліндрам
  • Краще поглинання бічних сил, що робить стрілу більш стійкою та нерухомою





Концепція привода

  • Окремий потужний дизельний двигун для роботи крана
  • Низькі витрати палива, що означає величезну економію витрат і зниження впливу на навколишнє середовище
  • Двигун вантажівки не навантажений роботою крана
  • Електронний моніторинг бака крана та відображення стану на пульті дистанційного керування





Шарнірне з’єднання стріли

  • Більш високі навантаження, для підйому на вбудованих подовжувачах, завдяки новій конструкції складного важеля з’єднання стріли
  • Контроль тиску у циліндрах складаної стріли гарантує оптимальний підйом вантажу в будь-якому кутовому положенні
  • Здвоєні підйомні циліндри для ще більшої безпеки та захисту від бічних сил





Нескінченно обертається

  • Верхня конструкція стріли може обертатися на 360°





Система стріли

  • Надзвичайно міцний і стійкий до атмосферних впливів алюмінієвий спеціальний сплав з низькою власною вагою
  • Відсутність втрати міцності у зварному шві завдяки інноваційному процесу зварювання тертям з перемішуванням, з’єднання такі ж міцні, як і твердий матеріал
  • Типова схема отворів стріли по Klaas забезпечує меншу поверхню для впливу вітру, а також малу власну вага та високу жорсткість на згинання





H-Аутригери

  • Повністю гідравлічна система аутригерів в поєднанні з системою контролю ASC дозволяє неперервно змінювати ширину опори, в тому числі і в напрямку схилів
  • Немає фіксованих збільшень, що обмежують оператора
  • L-образна опора забезпечує максимальний захист від перекидання
  • Можлива опора без підставок завдяки довгим вертикальним циліндрам




Система управління краном

  • Сучасний пульт управління SPS для повністю безпечної роботи крана
  • Блок управління CAN BUS для особливо чутливої та точної роботи
  • Плавний пуск / зупинка для роботи з низьким рівнем вібрації
  • Радіоуправління з ЖК-дисплеєм (також може працювати з кабелем, наприклад, на разі перешкод в радіомережі)





Алюмінієвий корпус з відсіками

  • Просторі відсіки, що замикаються, для зберігання речей
  • Безпечне зберігання інструментів та аксесуарів
  • Великий простір для зберігання на крані
  • Конструкція з алюмінієвих панелей надає крану якісний і естетичний вигляд




Пульт дистанційного керування Radio

  • Функція пам’яті фіксує дві цільові точки (наприклад, коли матеріал знаходиться на землі і точку розвантаження на даху), між якими кран переміщується у безпечному режимі утримання
  • Переміщення вантажів з високою точністю
  • Всі ключові робочі параметри крана відображаються на екрані
  • Живлення від стандартних батарей або кабелю




Висувний зчіпний пристрій

  • Скорочення загальної довжини з 9,25 м до 7,00 м дозволяє працювати крану навіть в обмеженому просторі




Самохідний механізм

  • Гідравлічний механізм з автоматичним приводом, який керується стандартним пультом дистанційного управління
  • Легке маневрування в обмеженому просторі

Додаткове обладнання





Автоматичне вирівнювання

  • Кран швидко і легко налаштовується за допомогою радіоуправління
  • Плавне бічне подовження кожної окремої опори
  • Автоматичне вирівнювання опорних циліндрів для оптимальної установки навіть на нерівних поверхнях
  • Моніторинг постійного тиску реагує на зміну зовнішніх умов




Гібридний двигун

  • Можливий варіант приводу від дизельного двигуна або від екологічно чистого електродвигуна
  • Електродвигун для перевезення по дорозі можна зняти без інструментів





Система кріплення аксесуарів

  • Аксесуари надійно зберігаються і знаходяться в межах досяжності
  • Немає необхідності в громіздкій прив’язці
  • Індивідуально підібрані кріплення забезпечують безпеку на дорозі
  • Кран оснащений монтажними кронштейнами

Технічні характеристики

Навантаження (станд./опція.) 1,5 / – т
Висота гака 29,8 м
Загальна вага ≥ 3,5 т
Довжина стріли 30,70 м
Ширина аутригерів (мін.) 2,85 м
Ширина аутригерів (макс.) 5,02 м
Лебідка 1 500 кг
Стріла (1 500 кг) 5,46 м
Гусьок 1 секція (800 кг) 9,12 м
Габарити (метри) 9,24 х 2,28 х 2,48
Буксировочна здатність 3,5 т


Робочий діапазон

Вантажопідйомність Довжина Висота
1 500 кг 4,50 м 22,00 м
1 000 кг 8,00 м 20,80 м
800 кг 9,50 м 24,50 м
500 кг 14,00 м 24,00 м
250 кг 21,00 м 17,50 м

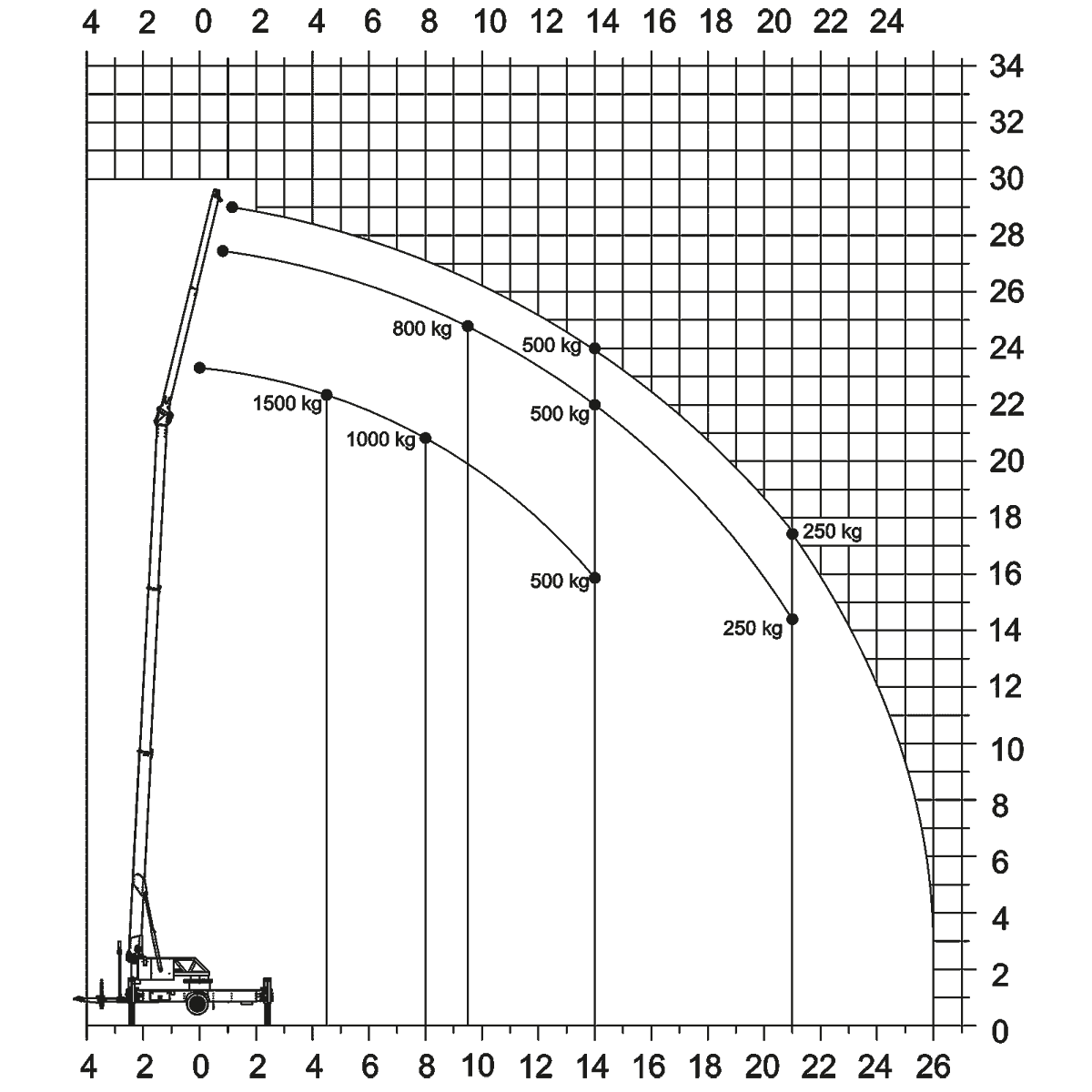

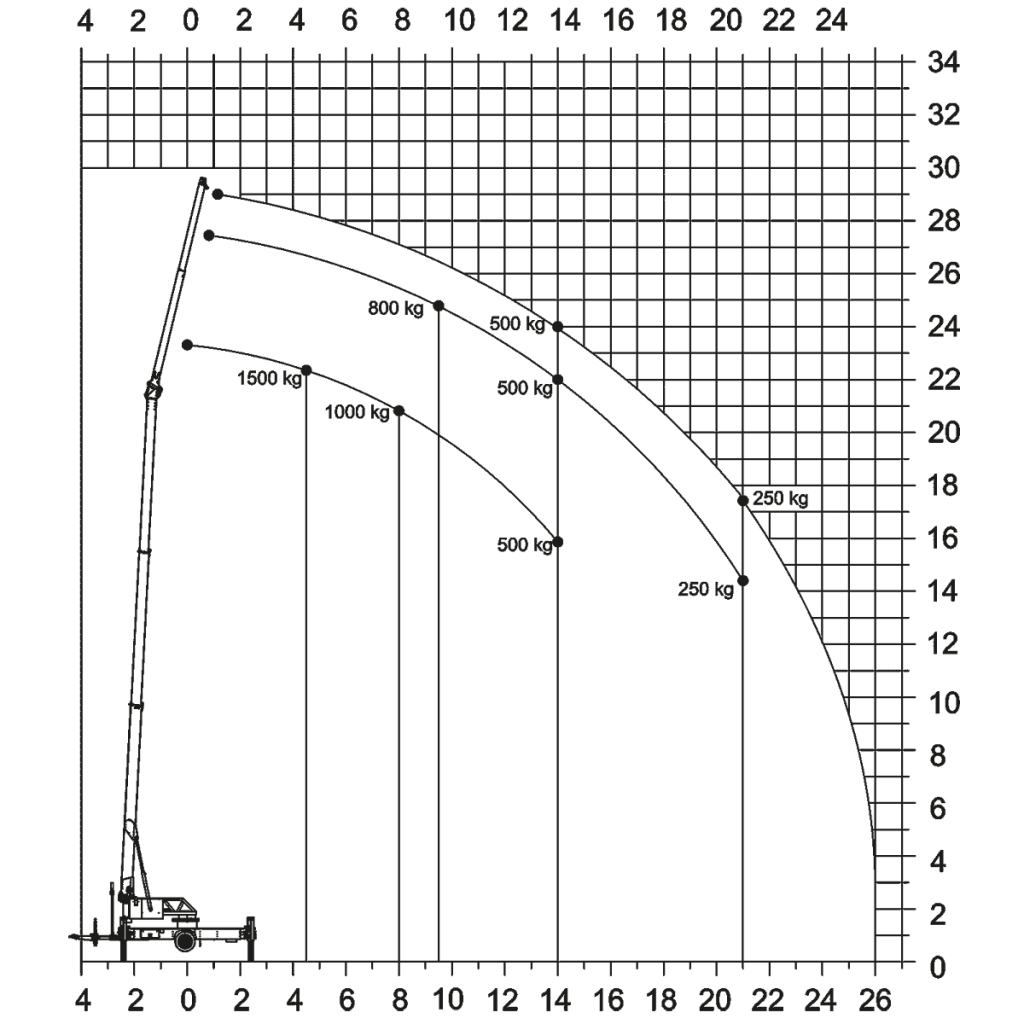

Діаграми навантаження

Робота крана
