Причіпний кран K23-33 TSR-City, KLAAS (Німеччина), з висотою гака близько 33 м, є найбільшим з лінійки трейлерних кранів KLAAS. Також цей міні кран за декілька хвилин здатен перетворитись у підйомник для людей.

Завдяки бічній дальності 23 м і вантажопідйомністі 250 кг міні кран K23-33 TSR-City має великий радіус дії. Алюмінієвий кран може бути перетворений в робочу платформу за декілька хвилин без інструментів, що дозволяє виконувати різні висотні роботи на будівельному майданчику.

Завдяки самопривідному механізму він здатний маневрувати з високою точністю та його довжина може бути зменшена до 7 м завдяки висувному механізму причепа. Кран K23-33 TSR-City виконан, як причеп з однією віссю, має низьку вагу нетто 3,5 тонн, тому він ідеально працює у важкодоступних місцях.

Самохідний причіпний кран K23-33 TSR-City:
• Максимальна висота підйому вантажу до 32,8 м
• Максимальна вантажопідйомність під гаком – 1500 кг
• Вага крана – 3,5 тонн
• Повноповоротний оберт на 360°


Обладнання





Телескопічна лебідка

  • Швидке розкручування під навантаженням, завдяки запатентованій канатної технології Klaas
  • Інтегроване електронне вимірювання записує поточну довжину подовження стріли та розраховує максимально можливе корисне навантаження
  • Легка вага канатів збільшує дальність дії та вантажопідйомність
  • Низькі експлуатаційні витрати і легка доступність канатної системи





Система енергопостачання

  • Всіх рухомі електропроводи та гідравлічні приводи захищені як всередині так і на стрілі
  • На стрілі немає шлангів або кабельних барабанів
  • Гідравлічні шланги виготовлені з оцинкованої сталі, тому немає необхідності їх міняти





Подвійні циліндри для підйому

  • Низьке скручування стріли при підйомі завдяки двом підйомним циліндрам
  • Подвійна безпека завдяки двом циліндрам
  • Краще поглинання бічних сил, що робить стрілу більш стійкою та нерухомою





Концепція привода

  • Окремий потужний дизельний двигун для роботи крана
  • Низькі витрати палива, що означає величезну економію витрат і зниження впливу на навколишнє середовище
  • Електронний моніторинг бака крана та відображення стану на пульті дистанційного керування





Шарнірне з’єднання стріли

  • Більш високі навантаження, для підйому на вбудованих подовжувачах, завдяки новій конструкції складного важеля з’єднання стріли
  • Контроль тиску у циліндрах складаної стріли гарантує оптимальний підйом вантажу в будь-якому кутовому положенні
  • Здвоєні підйомні циліндри для ще більшої безпеки та захисту від бічних сил





Автоматичне вирівнювання

  • Кран швидко і легко налаштовується за допомогою радіоуправління
  • Плавне бічне подовження кожного аутригера
  • Автоматична стабілізація аутригерів навіть на нерівній поверхні
  • Моніторинг постійного тиску реагує на зміну зовнішніх умов





Повний оберт

  • Верхня конструкція стріли може обертатися на 360°





Система стріли

  • Надзвичайно міцний і стійкий до атмосферних впливів алюмінієвий спеціальний сплав з легкою власною вагою
  • Відсутність втрати міцності у зварному шві завдяки інноваційному процесу зварювання тертям з перемішуванням, з’єднання такі ж міцні, як і твердий матеріал
  • Типова схема отворів стріли по Klaas забезпечує меншу поверхню для впливу вітру, а також малу власну вага та високу жорсткість на згинання





H-Аутригери

  • Повністю гідравлічна система аутригерів в поєднанні з системою контролю ASC дозволяє неперервно змінювати ширину опори, в тому числі і в напрямку схилів
  • Немає фіксованих збільшень, що обмежують оператора
  • L-образна опора забезпечує максимальний захист від перекидання
  • Можлива опора без підставок завдяки довгим вертикальним циліндрам




Система управління краном

  • Сучасний пульт управління SPS для повністю безпечної роботи крана
  • Блок управління CAN BUS для особливо чутливої та точної роботи
  • Плавний пуск / зупинка для роботи з низьким рівнем вібрації
  • Радіоуправління з ЖК-дисплеєм (також може працювати з кабелем, наприклад, на разі перешкод в радіомережі)





Алюмінієвий корпус з відсіками

  • Просторі відсіки, що замикаються, для зберігання речей
  • Безпечне зберігання інструментів та аксесуарів
  • Великий простір для зберігання на крані
  • Конструкція з алюмінієвих панелей надає крану якісний і естетичний вигляд




Пульт дистанційного керування Radio

  • Функція пам’яті фіксує дві цільові точки (наприклад, коли матеріал знаходиться на землі і точку розвантаження на даху), між якими кран переміщується у безпечному режимі утримання
  • Переміщення вантажів з високою точністю
  • Всі ключові робочі параметри крана відображаються на екрані
  • Живлення від стандартних батарей або кабелю




Висувний зчіпний пристрій

  • Скорочення загальної довжини з 9,25 м до 7,00 м дозволяє працювати крану навіть в обмеженому просторі




Самохідний механізм

  • Гідравлічний механізм з автоматичним приводом, який керується стандартним пультом дистанційного управління
  • Легке маневрування в обмеженому просторі

Додаткове обладнання




Гібридний двигун

  • Можливий варіант приводу від дизельного двигуна або від екологічно чистого електродвигуна
  • Електродвигун для перевезення по дорозі можна зняти без інструментів





Система кріплення аксесуарів

  • Аксесуари надійно зберігаються і знаходяться в межах досяжності
  • Немає необхідності в громіздкій прив’язці
  • Індивідуально підібрані кріплення забезпечують безпеку на дорозі
  • Кран оснащений монтажними кронштейнами





Робоча платформа

  • Кран можна перетворити в повноцінну робочу платформу менш ніж за 5 хвилин.
  • Розетка 230 В забезпечує живлення електричних інструментів на робочій платформі.
  • Робоча платформа може повертатися вліво і вправо на 45° у будь-яку сторону.



Монтажний гак / для склопідйомника

  • Кожен мобільний кран Klaas може бути оснащений функцією монтажного гака
  • Монтажний гак забезпечує точне транспортування матеріалу
  • Область застосування: наприклад, кріплення вакуумного підйомника для скла

Технічні характеристики

Навантаження (станд./опція) 1,5 / – т
Висота гака 32,8 м
Загальна вага ≥ 3,5 т
Довжина стріли 34,10 м
Ширина аутригерів (мін.) 2,85 м
Ширина аутригерів (мін. НА) 3,60 м
Ширина аутригерів (макс.) 5,02 м
Лебідка 1 500 кг
Стріла (1 500 кг) 4,97 м
Гусьок 1 секція (800 кг) 8,26 м
Гусьок 2 секція (500 кг) 10,39 м
Гусьок 3 секція (250 кг) 12,31 м
Габарити (метри) 9,24 х 2,28 х 2,48
Буксировочна здатність 3,5 т


Робочий діапазон

Вантажопідйомність Довжина Висота
1 500 кг 4,50 м 22,00 м
1 000 кг 8,50 м 20,50 м
800 кг 9,50 м 24,50 м
500 кг 14,00 м 21,50 м
350 кг 17,00 м 23,00 м
250 кг 23,00 м 19,00 м


Діаграми навантаження

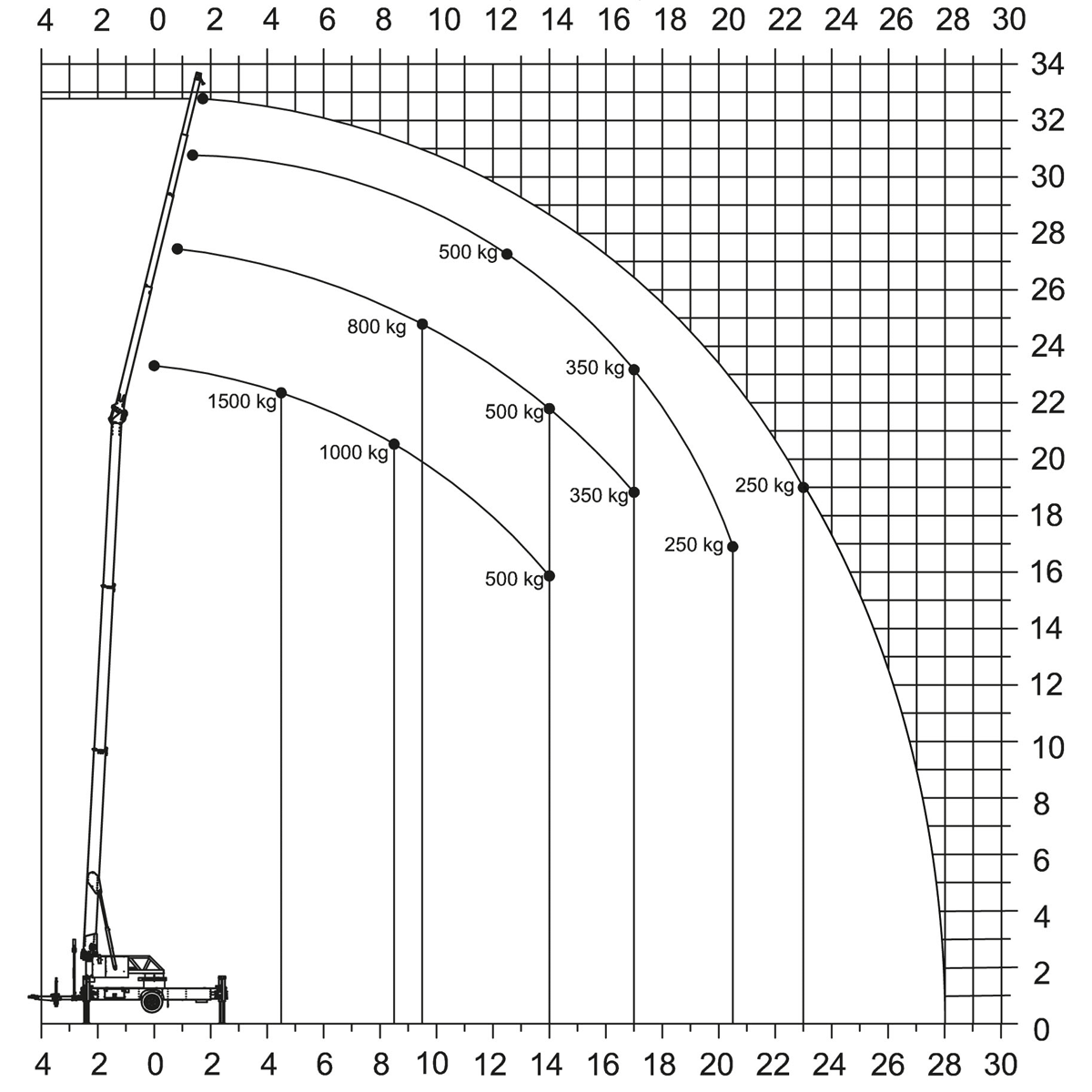

Робота крана

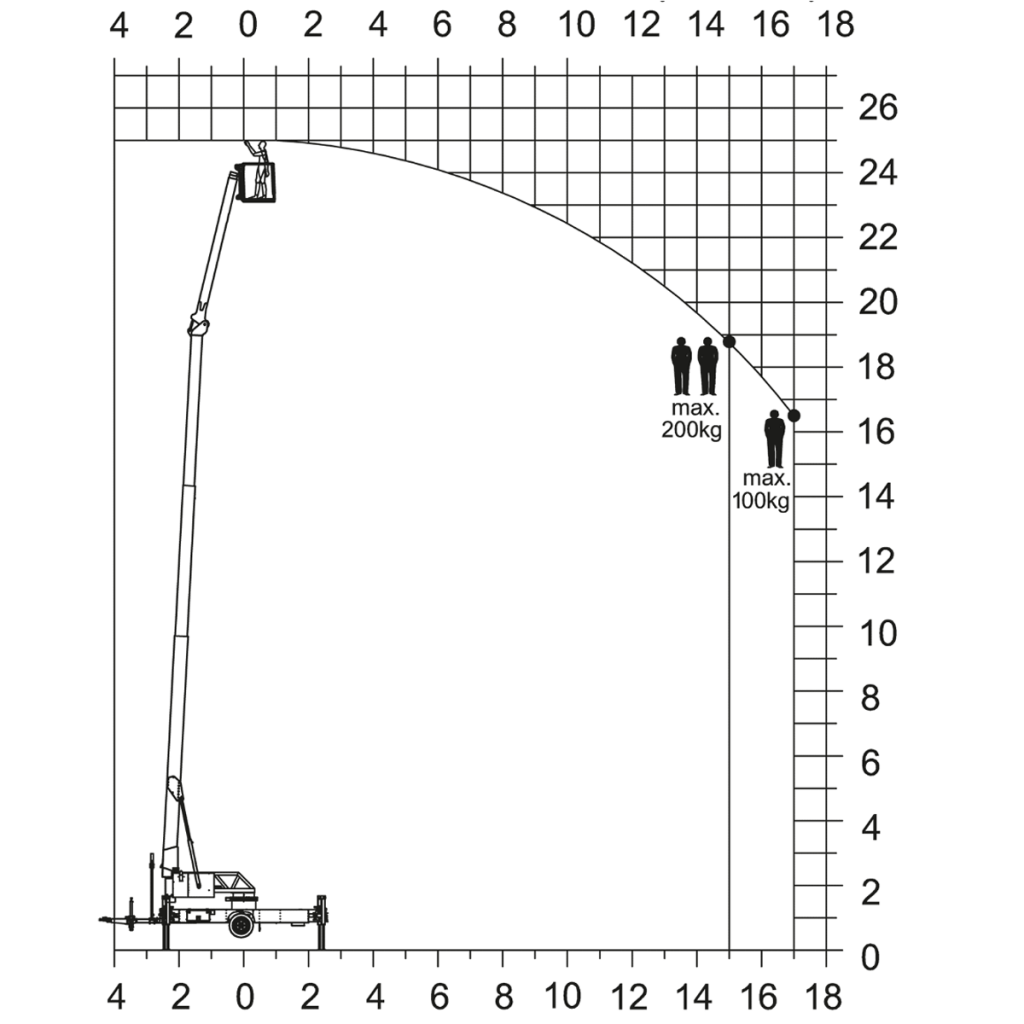

Робота платформи (HA 2/200)
